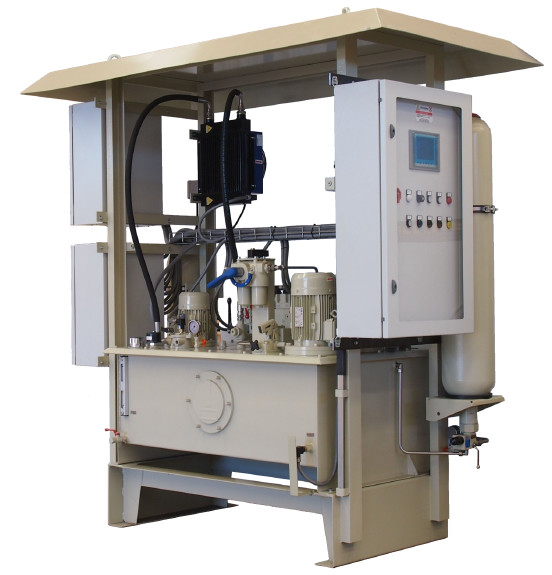

سیستم کنترل هیدرولیک برقی / واحد قدرت هیدرولیک مجهز به درب بازرسی

سیستم کنترل

واحد برق هیدرولیک با یک مخزن استیل مناسب برای سرویس در فضای باز که قادر به جمع آوری حجم کامل روغن موجود در مدار است فراهم می شود. مخزن مجهز به درب بازرسی ، تنفس با فیلتر ، 2 سوئیچ سطح ، 1 سوئیچ دما ، 1 نشانگر سطح بصری است.

دو گروه اصلی پمپ موتور P1 و P2 ، هر یک مجهز به یک موتور الکتریکی ، در مخزن ارائه می شوند. پمپ جابجایی ثابت قادر است میزان فشار مورد نیاز را با فشار 200 بار تحویل دهد.

یک گروه فیلتر / تهویه تشکیل شده توسط پمپ جابجایی ثابت P3 ، فیلتر با آشکارگر گرفتگی (DPS3) و مبدل (R) با فن خلبانی شده توسط ترموستات داخلی در هیئت مدیره ارائه می شود.

عملکرد پمپ های اصلی عبارتند از:

n ° 1 پمپ فعال ، برای نگه داشتن تمام دریچه های کنترل در حالت بسته / باز یا تحت کنترل مداوم.

n ° 1 پمپ ایستاده بر روی سیگنال زنگ از سوئیچ فشار کم نصب شده بر روی منیفولد تحویل مشترک فعال می شود

سرعت جریان پمپ برای اطمینان از حداکثر زمان سکته مغزی مورد نیاز در حالت کنترل برای هر شیر بدون درگیر شدن در مداخله باتری کافی است.

چهار سوئیچ فشار در منیفولد تحویل مشترک از گروه های پمپ موتور به شرح زیر نصب شده است:

PS1 "سیگنال فشار روغن کم" را تأمین می کند

PS2 "حداقل سیگنال فشار روغن" (یعنی کارخانه خارج از کمیسیون) را تأمین می کند.

PS3 پمپ فعال را متوقف می کند

PS4 پمپ فعال را شروع می کند

یکی از باتری های A1 که به طور مداوم روی منیفولد تحویل درج می شود ، در واحد برق هیدرولیکی نصب می شود تا بدون مشکل از گروه موتور / پمپ به دیگری تحویل داده شود.

دریچه سرریز VS3 فشار روغن را در مدار اولیه کنترل می کند.

دو دریچه ایمنی فشار بیشینه VS1 و VS2 در تحویل پمپ نصب شده اند.

یک فیلتر دوتایی F که با آشکارسازهای گرفتگی الکتریکی DPS1-DPS2 تهیه شده است در پریز برق نصب شده است.

واحد برق هیدرولیک دارای دو جعبه ترمینال است: اولین مورد برای کابل های ابزار در نظر گرفته شده است ، دومی برای موتورهای برقی.

یک باتری (20 لیتر) به پمپ ها برای کنترل و اقدامات سریع شیرهای متصل کمک می کند.

دریچه های برقی برای اقدامات اضطراری و دریچه های متناسب برای حالت کنترل بر روی سیلندر هیدرولیک نصب شده اند.

گزینه ها:

سیستم گرمایش

باتری (10 لیتر)

شیر تسکین فشار برای باتری با گواهینامه PED

تلمبه ی دستی

اول روغن پر کنید

واحد شارژ و آزمایش برای باتری ها

کابینت با PLC برای مدیریت HPU (منبع تغذیه الکترومغناطیسی)

سرووسیلندرهای ساخته شده در دریچه های برقی و متناسب.
