صنایع kinghonest با مسئولیت محدود
| محل منبع: | چين |
|---|---|
| نام تجاری: | KINGHONEST |
| گواهی: | ISO9001 |
| مقدار حداقل تعداد سفارش: | مذاکره |
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته بندی محافظ |
| زمان تحویل: | 1-2 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 10000 متر مربع / ماه |
| صفحه کنترل: | دریچه های متناسب SV ، با مدارهای الکترونیکی داخلی ON-OFF ، سوپاپ های برقی دو حالته (EV) ، برای انجام | شیر خاموش: | خاموش ، دریچه های برقی دو حالته (EV) ، برای انجام انباشت کننده اقدامات اضطراری |
|---|---|---|---|
| گزینه های: | تلمبه ی دستی | چراغ: | روشن کردن |
| کابینه: | مجهز به فن (استخراج کننده) | زنگ اصلی: | هشدار دهنده |
| برجسته: | hydraulic valve remote control system,electric hydraulic control system |
||

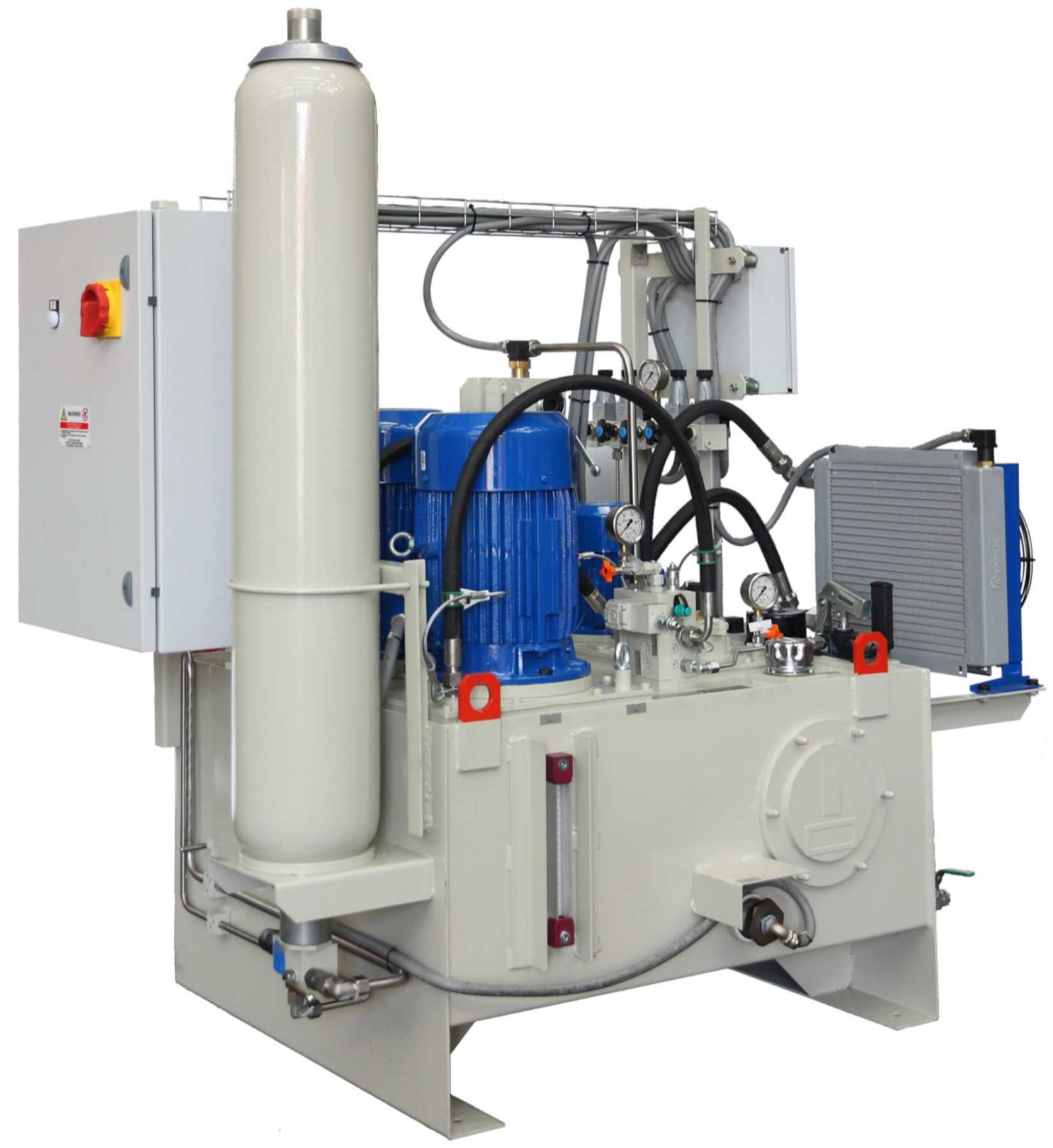

پانل کنترل هیدرولیک (HCP)
صفحه کنترل شیرهای کنترل شامل موارد زیر است:
دریچه های متناسب SV ، که با مدارهای الکترونیکی داخلی ساخته شده اند
خاموش ، دریچه های برقی دو حالته (EV) ، برای انجام اقدامات اضطراری
باتری
کنترل پنل شیر خاموش شامل موارد زیر است:
خاموش ، دریچه های برقی دو حالته (EV) ، برای انجام اقدامات اضطراری
باتری
زمان پاسخگویی سوپاپهای خاموش ممکن است به وسیله دستگاههای مناسب با فشار مناسب به طور جداگانه تنظیم شود.
مدار هیدرولیک باید دارای دریچه های دروازه باشد تا اقدامات نگهداری را انجام دهد.
چرخه کامل مجاز است ، هنگامی که پمپ ها هنوز هم هستند ، در مدت 15 دقیقه از توقف پمپ ، به دلیل نشت.
گزینه ها:
تلمبه ی دستی
گواهینامه SIL 2 برای اقدامات عدم موفقیت
کابینت کنترل الکتریکی برای مدارهای کمکی (240 Vac 24 Vdc) ، چراغ های هشدار دهنده ، لامپ ها ، کنتاکتور و سایر مؤلفه های لازم جهت تأمین بهره وری در کل تجهیزات هیدرولیک ، از یک فیدر / ترانسفورماتور اضافی تهیه شده است.
کابینت ، مجهز به فن (استخراج) کامل با کارتریج قابل تعویض ، شامل یک سوکت برقی کمکی است.
مطابق با استانداردهای صنعتی ، با حداقل درجه حفاظت IP42 ، دارای سیستم کنترل شیرهای برقی اضطراری و 1 PLC جهت مدیریت واحد برق هیدرولیک ، کنترل پنل و سیگنال های تعویض با اتاق کنترل می باشد.
مدارهای کمکی به طور جداگانه محافظت می شوند ، حتی در صورت وجود افزایشی (کنترل پمپ ها ، منبع تغذیه PLC و دریچه های متناسب).
ورود کابل از پایین.
حداکثر کابل از کابینت تا کنترل کنترل تقریباً اجرا می شود. 200 متر
حداکثر مقاومت کابل تأمین شیرهای متناسب 2 W.
اندازه تقریبی 1200 x 2000 (+ 100) x 600 میلی متر.
چراغهای هشدار زیر و دکمه های فشار در قسمت جلویی سوار شده اند:
چراغ ها:
روشن کردن
زنگ اصلی
هشدار دهنده
دکمه ها را فشار دهید:
اضطراری
تنظیم مجدد هشدار
پمپ ها شروع می شوند
پمپ ها متوقف می شوند
انتخاب کننده عملکرد خودکار / دستی.
عملکردهای PLC CONTROL
سیلندرها توسط یک PLC اداره می شوند که در داخل کابینت برقی قرار دارد. PLC موقعیت سیلندرها را مطابق نقاط تنظیم شده توسط اتاق کنترل منتقل می کند و سیگنال های خرابی و اضطراری و همچنین تغییر پمپ را کنترل می کند.
PLC دارای صفحه نمایش و صفحه کلید است که به شما اجازه می دهد پارامترهای برنامه ریزی شده را در سایت بررسی کنید و در صورت لزوم آنها را اصلاح کنید.
دسترسی به اصلاح پارامتر توسط رمز عبور محافظت می شود.
