حفاظت از IP42 سیستم کنترل هیدرولیک / سیستم کنترل هیدرولیک برقی

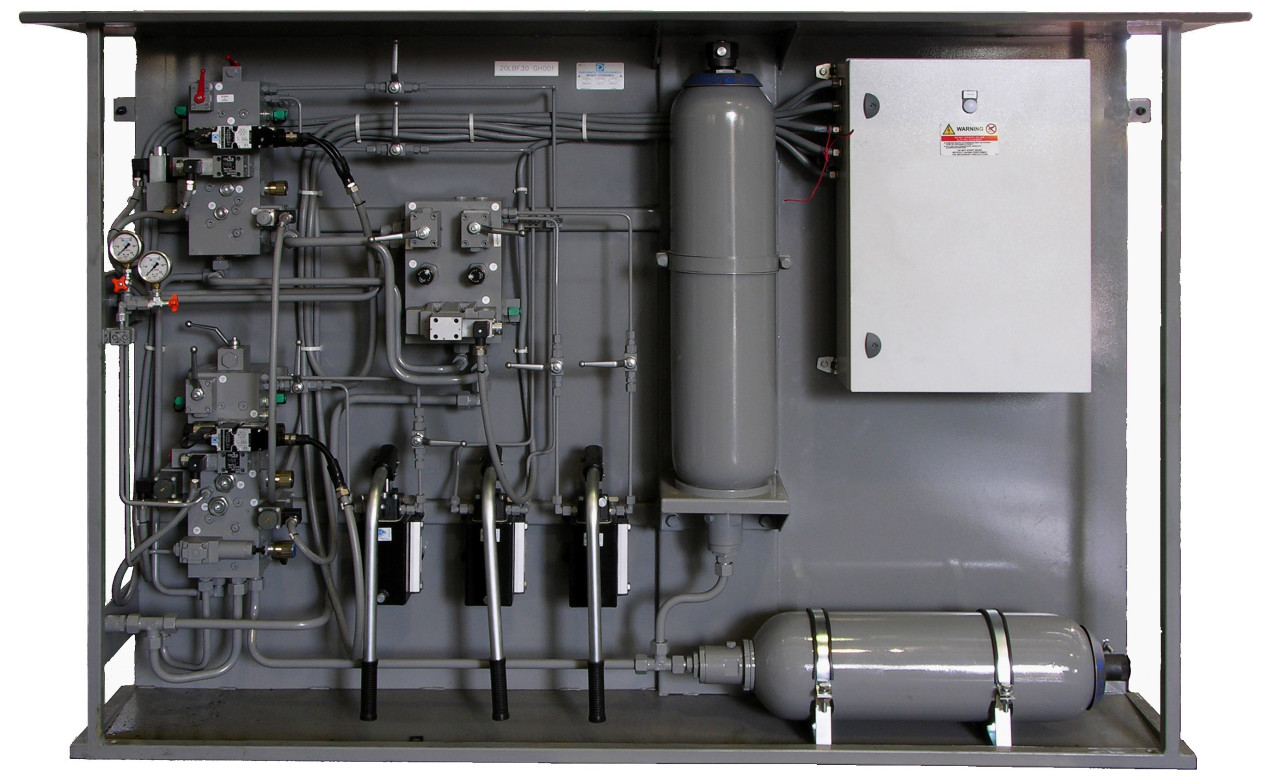

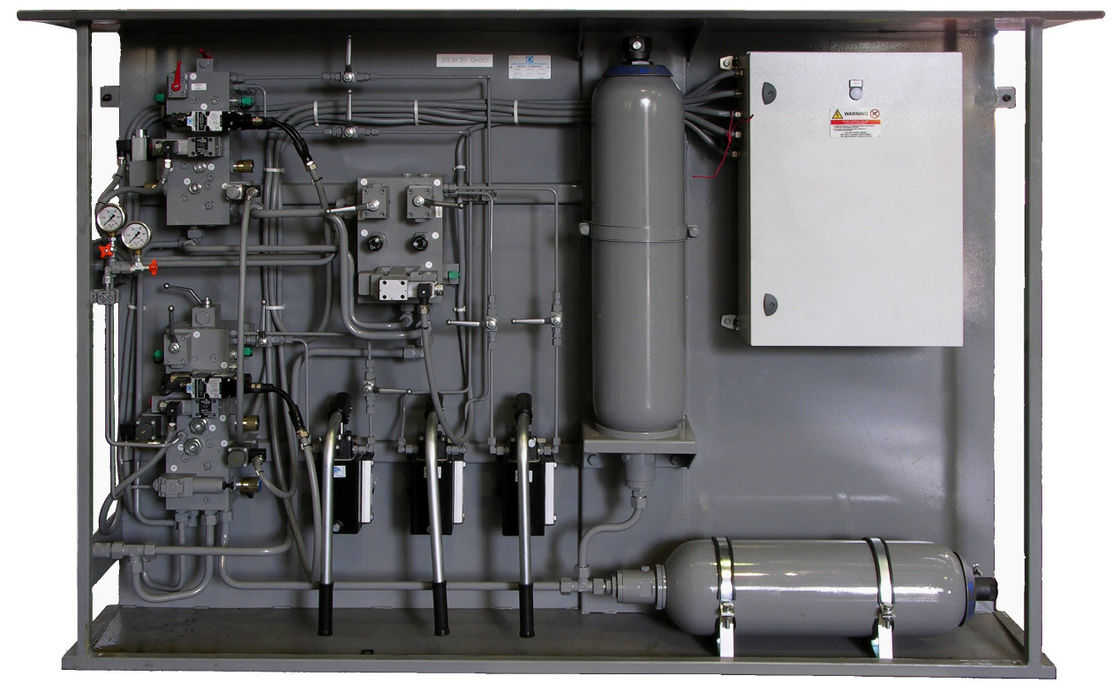

پانل کنترل هیدرولیک (HCP)

صفحه کنترل شیرهای کنترل شامل موارد زیر است:

دریچه های متناسب N ° 2 SV (بخار و دریچه کنترل. دریچه های کنترل) ، که دارای مدارهای الکترونیکی داخلی هستند

خاموش ، دریچه های برقی دو حالته (EV) ، برای انجام اقدامات اضطراری (باز شدن سریع <1 ثانیه)

باتری

HCP همچنین کارتهای موقعیت یابی آنالوگ (دریچه های بخار و دریچه های ناپایدار) را برای کنترل سکته مغزی در سیستم حلقه بسته قرار می دهد.

زمان پاسخگویی سوپاپهای خاموش ممکن است به وسیله دستگاههای مناسب با فشار مناسب به طور جداگانه تنظیم شود.

مدار هیدرولیک باید دارای دریچه های دروازه باشد تا اقدامات نگهداری را انجام دهد.

چرخه کامل مجاز است ، هنگامی که پمپ ها هنوز هم هستند ، در مدت 15 دقیقه از توقف پمپ ، به دلیل نشت.

گزینه ها:

تلمبه ی دستی

دریچه های خاموش برای بسته شدن سریع <3 ثانیه

کابینت کنترل الکتریکی

کابینت کنترل الکتریکی برای مدارهای کمکی (240 Vac 24 Vdc) ، چراغ های هشدار دهنده ، لامپ ها ، کنتاکتور و سایر مؤلفه های لازم جهت تأمین بهره وری در کل تجهیزات هیدرولیک ، از یک فیدر / ترانسفورماتور اضافی تهیه شده است.

کابینت ، مجهز به فن (استخراج) کامل با کارتریج قابل تعویض ، شامل یک سوکت برقی کمکی است.

مطابق با استانداردهای صنعتی ، با حداقل درجه حفاظت IP42 ، دارای سیستم کنترل شیرهای برقی اضطراری و 1 PLC جهت مدیریت واحد برق هیدرولیک ، کنترل پنل و سیگنال های تعویض با اتاق کنترل می باشد.

کابینت همچنین کارتهای موقعیت یابی آنالوگ (دریچه های بخار و دریچه های سرریز) را برای کنترل سکته مغزی در سیستم حلقه بسته قرار داده است.

مدارهای کمکی به طور جداگانه محافظت می شوند ، حتی در صورت وجود افزایشی (کنترل پمپ ها ، منبع تغذیه PLC و دریچه های متناسب).

ورود کابل از پایین.

حداکثر کابل از کابینت تا کنترل کنترل تقریباً اجرا می شود. 200 متر

حداکثر مقاومت کابل تأمین شیرهای متناسب 2 W.

اندازه تقریبی 1200 x 2000 (+ 100) x 600 میلی متر.

عملکردهای PLC CONTROL

HPU توسط یک PLC ، واقع در داخل کابینت برقی اداره می شود. PLC سیگنال های خرابی و اضطراری و همچنین تغییر پمپ را کنترل می کند.

PLC دارای صفحه نمایش و صفحه کلید است که به شما اجازه می دهد پارامترهای برنامه ریزی شده را در سایت بررسی کنید و در صورت لزوم آنها را اصلاح کنید.

دسترسی به اصلاح پارامتر توسط رمز عبور محافظت می شود.
